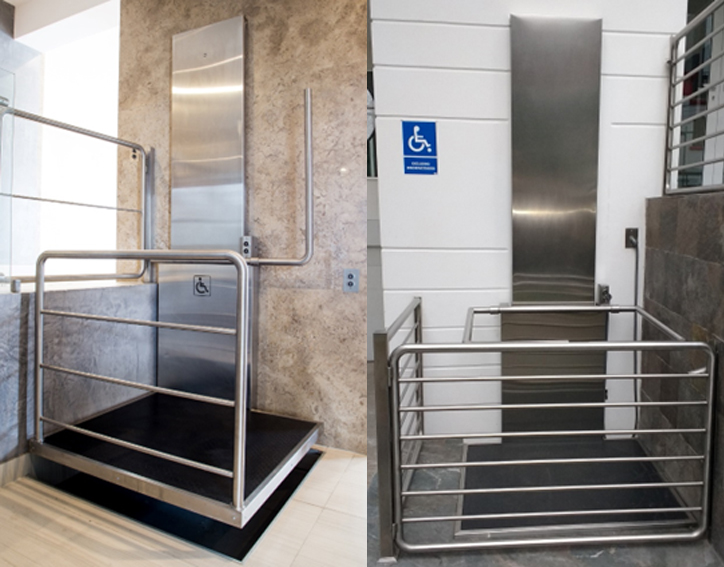

El elevador de discapacitados que ofrecemos es el tipo de plataforma en Cantiléver, que se desplaza verticalmente a través de una estructura de rieles, la cual se fija a una placa o estructura metálica. Las características principales cumplen con los requerimientos de la normativa europea para estos equipos:

Condiciones de obra para la instalación

Plataforma: 1.20 X1.05mts. Piso antideslizante de alto tránsito, anti reflejante y bordes protegidos por enchape de acero inoxidable 304.
Carga útil: 250 Kg.
Altura máxima: 1.67 m.
Velocidad: 0.1m/segundo
Unidad de potencia: Motor trifásco de 1.5 HP, bomba hidráulica de pistones axiales, electroválvula de 24 V DC, controlada mediante circuito electrónico de 24 V DC.
Alimentación principal: 220 VAC 60HZ trifásico.
Alimentación de comandos: Accionamiento de maniobra, 24 V DC en todo el sistema de botoneras. Sistema de accionamiento “dedo en el botón”. Limitadores de desplazamiento por sensores magnéticos.
Botonera de comando: Tres juegos de botonera doble, una en el piso alto, una en la plataforma y otra en el piso bajo, en cajas herméticas.
Accionamiento de trayectoria: Desplazamiento de la plataforma mediante 1 pistón hidráulico ubicado en la estructura vertical. Uso continuo.
Brazos de protección: Brazos de seguridad independiente con accionaiento manual, construidos en tubo de acero inoxidable de 1 1/4″.
Presentación general: Fundas de la estructura vertical y del sistema de rieles en acero inoxidable satinado 304.

Elevador para Discapacitados
